Στεγασία καλωδίωσης για αισθητήρες SCS-R 3/4

• Τεχνικό φύλλο
• Εγχειρίδιο

Το SCS-R είναι ένα κουτί Σχεδιασμένο και κατασκευασμένο από το Tessystem για μια γρήγορη, ασφαλή και οικονομική σύνδεση των αισθητήρων που ανιχνεύουν τη θερμοκρασία των μετασχηματιστών σε ρητίνη χύτευσης.
Το μήκος των καλωδίων, καθώς και ο τύπος του αισθητήρα, μπορεί να προσδιοριστεί ανάλογα με τις συγκεκριμένες ανάγκες του πελάτη.

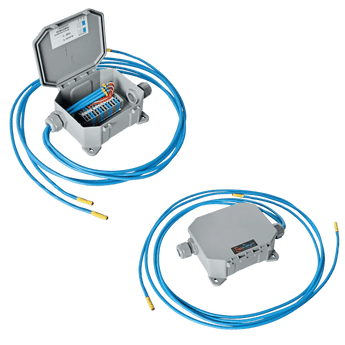

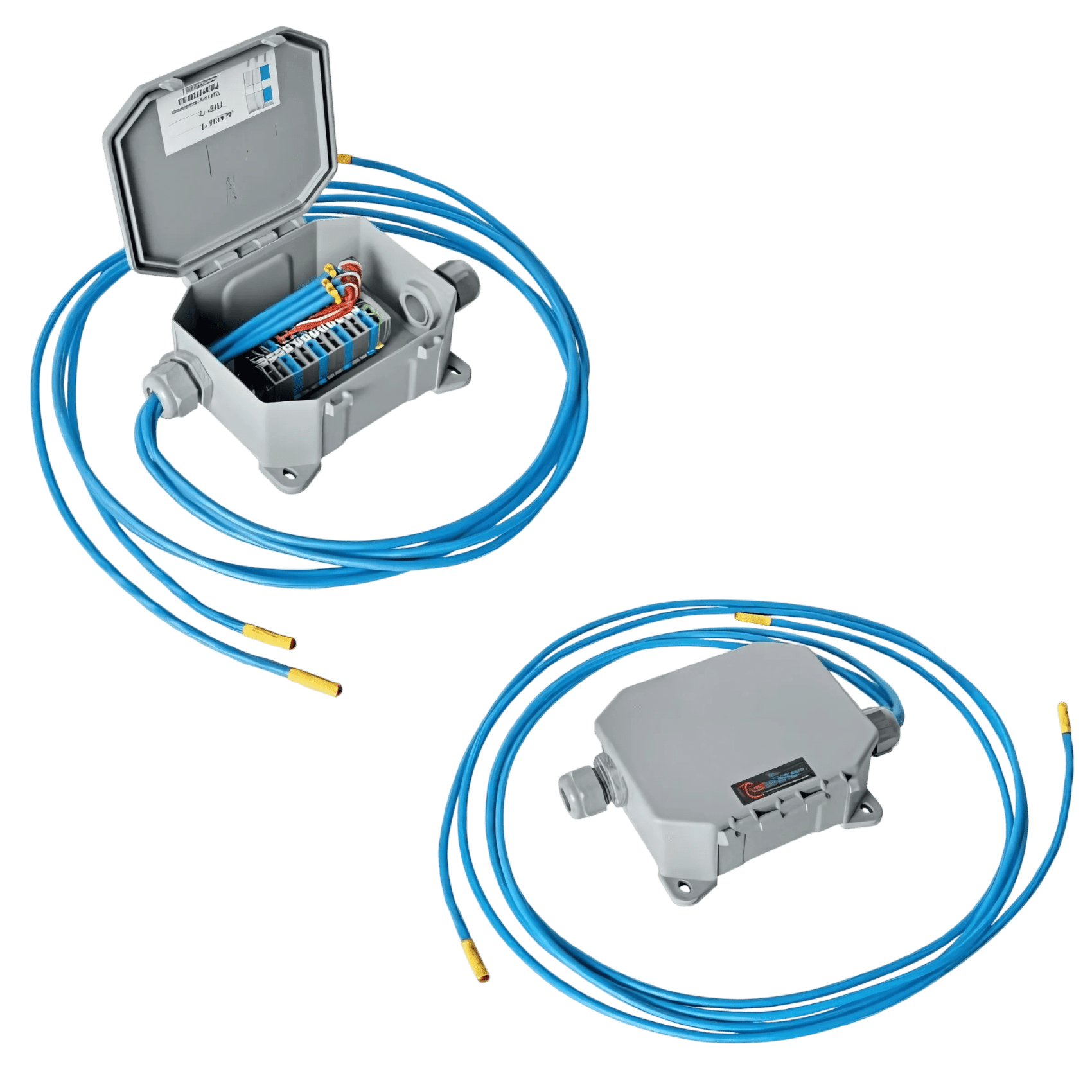

Στην τυποποιημένη έκδοση, όπως φαίνεται στις φωτογραφίες, έρχεται με αισθητήρες 3 PT100 PT100 με καλώδιο 2,5 m το καθένα.

Χαρακτηριστικά κουτιού

• Διαστάσεις: 187x128x58 mm (περιλαμβάνονται τα κυριώτερα σημεία)
• Υλικό: Πολυαμίδιο UL 94V0

Χαρακτηριστικά του τεντώματος

• Διαστάσεις: PG16
• Υλικό: Πολυαμίδιο UL 94V0

Χαρακτηριστικά του τερματικού μπλοκ

• Τμήμα καλωδίωσης: από 0,25 έως 1,5 mm²
• Αντίσταση πυρκαγιάς: UL 94V0
• Θερμοκρασία λειτουργίας: από -20 ° C έως +120 ° C

Η εφαρμογή του SCS προορίζεται για βιομηχανικά περιβάλλοντα και περιορίζεται στα προϊόντα Tecsystem ή/και τα προαιρετικά προκαθορισμένα αξεσουάρ.

Η εγκατάσταση του SCS παρέχεται σε βιομηχανικούς μετασχηματιστές σε ρητίνη με βαθμό προστασίας IP00 και εσωτερικό εργασιακό περιβάλλον με: θερμοκρασία -25 ° C έως + 40 ° C και max υγρασία 90% χωρίς συμπύκνωση.

Κατόπιν αιτήματος, είναι δυνατόν να συγκεντρωθούν οι SCs με ειδικά στοιχεία, τα οποία πρέπει να εγκριθούν από τον πελάτη.
