Σύστημα TPL 503

• Ν. & Τύπος καταχωρήσεις: 3 για θερμοκρασία, πίεση και επίπεδο
• Εκδρομές: 2 ρελέ + RS485 ή RS232
• Περισσότερα: Έξυπνο σύστημα ελέγχου για ερμητικά σφραγισμένους μετασχηματιστές λαδιού
• Τεχνικό φύλλο
• Εγχειρίδιο
• Πιστοποιητικό συμμόρφωσης

Το σύστημα TPL503 (μονάδα ελέγχου BB211 + αισθητήρα TPL503) αντιπροσωπεύει την καινοτομία 4.0 για την προστασία των ερμητικά σφραγισμένων μετασχηματιστών λαδιού.

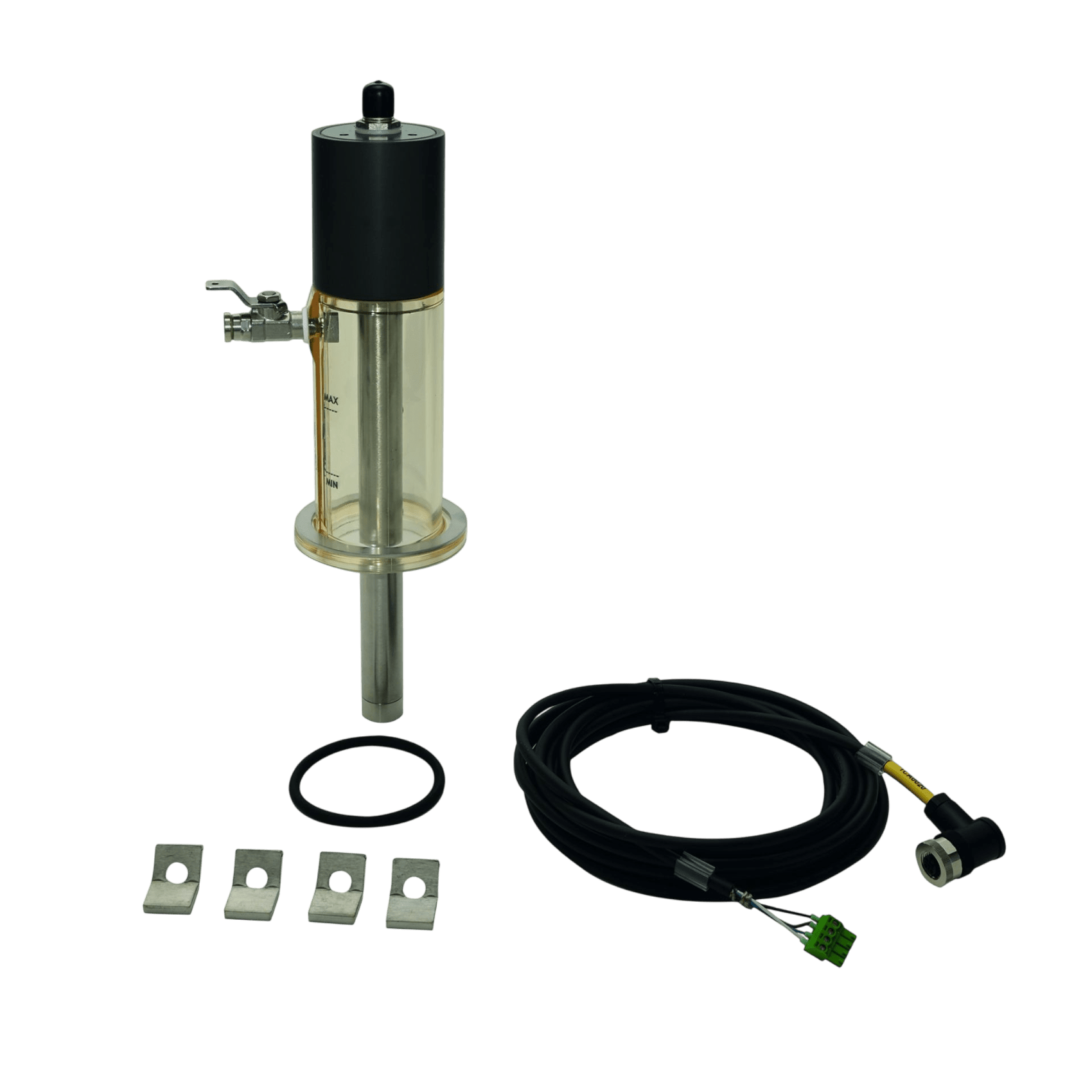

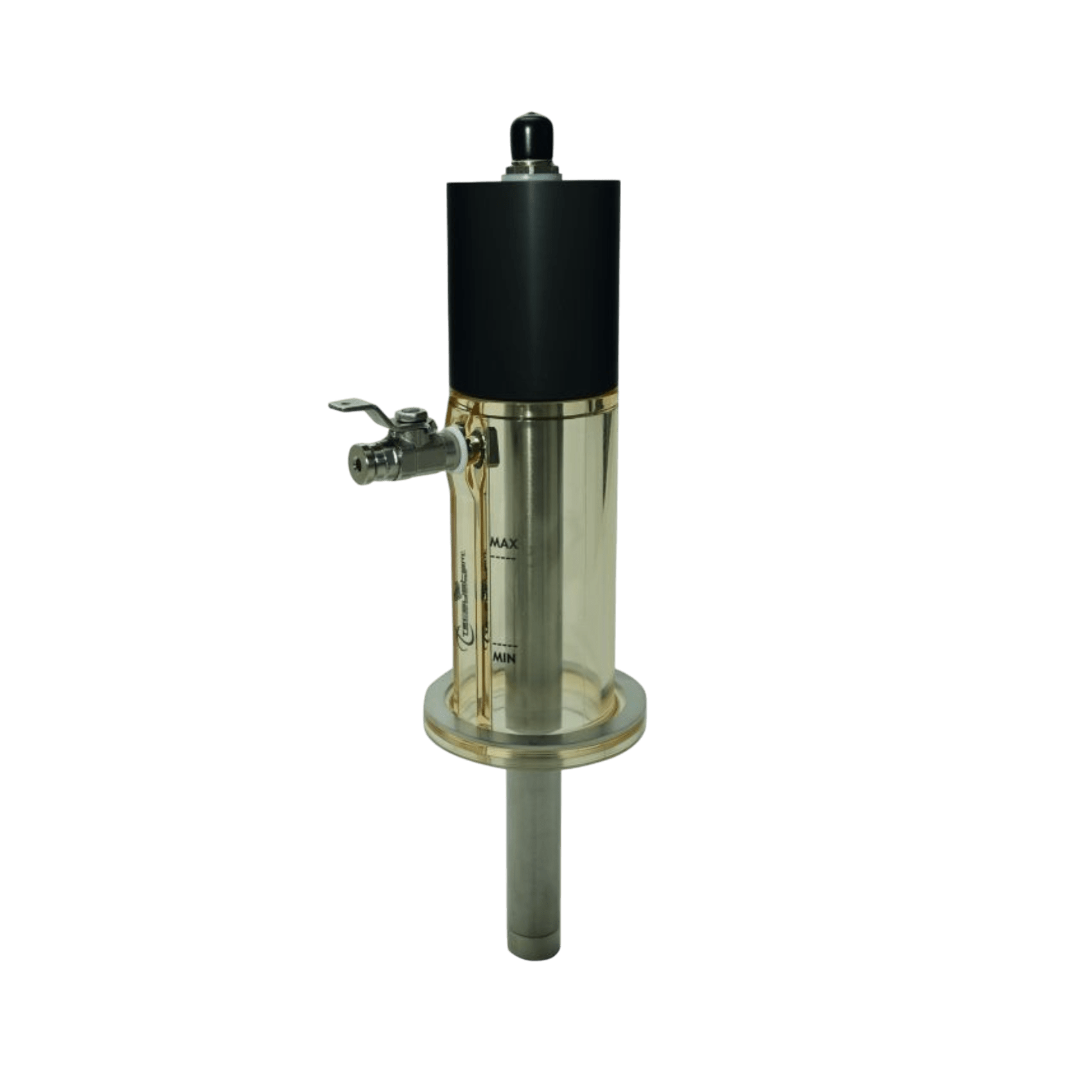

Οι συμβατικές συσκευές ηλεκτρομηχανικού ελέγχου αντικαθίστανται από τον ηλεκτρονικό αισθητήρα TPL503 ο οποίος, που εγκαθίσταται απευθείας στον μετασχηματιστή, είναι ικανός να παρακολουθεί και να μεταδίδει τη θερμοκρασία, την πίεση και την στάθμη του λαδιού που ανιχνεύεται στη μονάδα ελέγχου BB211.

Η μονάδα ελέγχου BB211 προστατεύει τον μετασχηματιστή μέσω κατάλληλων επαφών συναγερμού και μεταδίδει τις πληροφορίες σε ένα απομακρυσμένο κέντρο για τη συντήρηση της πρόβλεψης.

Είναι εξοπλισμένο με 3 LED: T = θερμοκρασία, p = πίεση, L = επίπεδο για την ένδειξη συναγερμών με φωτεινά χρώματα.

Οι LED που αναβοσβήνουν υποδεικνύουν τις συνθήκες διάσπασης (σφάλμα) της μονάδας ελέγχου, η οποία έχει καταχωρήσει αφιερωμένα στην αποθήκευση οποιωνδήποτε συναγερμών, μέγιστες τιμές που επηρεάζονται από τη θερμοκρασία και την πίεση και τις παραμέτρους ελάχιστης τιμής για την παράμετρο επίπεδο.

Τροφοδοτεί επίσης τον αισθητήρα TPL 503 και λαμβάνει πληροφορίες σχετικά με την κατάσταση του μετασχηματιστή.

Οι συμπαγείς διαστάσεις και το σύστημα τοποθέτησης σιδηροτροχιάς επιτρέπουν την εγκατάστασή του στα πιο ποικίλα κουτιά συγκέντρωσης.
